Тройник надвижной 16(2,2) х 16(2,2) х 16(2,2), для ручного инструмента Valtec

(VTm.431.G) Надвижные фитинги (аксиальные фитинги) серии VTm.400 предназначены для монтажа труб из сшитого полиэтилена (PE-X), имеющих следующие геометрические параметры (наружный диаметр/толщина стенки): 16,0 x 2,2, 20,0 x 2,8, 25,0 x 3,5, 32,0 x 4,4 мм.

В результате монтажа аксиального фитинга VALTEC получается не требующее обслуживания неразборное соединение, допускающее как открытую, так и скрытую прокладку трубопровода, в том числе с замоноличиванием фитинга в строительную конструкцию (при отсутствии перехода на резьбу). Герметичность соединения обеспечивается за счет вдавливания материала трубы в проточки штуцера корпуса фитинга, происходящее при надвигании гильзы на штуцер корпуса фитинга.

Аксиальные фитинги VALTEC не заужают присоединяемых трубопроводов – за счет расширения трубных концов перед выполнением соединения.

Корпусы фитингов и надвижные гильзы изготавливаются из сантехнической латуни марки CW614N по EN 12165 (соответствует марке ЛС 59-2 по ГОСТ 15527-2004).

Фитинги рассчитаны на использование в системах с номинальным давлением до 16 бар и максимальной рабочей температурой не выше 95 °С.

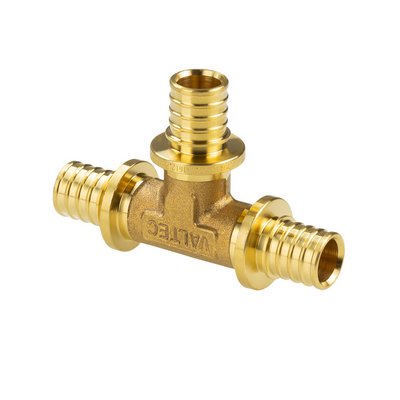

Надвижной тройник VTm.431.G – трехсторонний латунный аксиальный фитинг для монтажа неразъемных соединений труб из PE-X.

Монтаж аксиальных фитингов осуществляется с помощью ручного или электрического инструмента.

Артикул Размер Цена за единицу
VTm.431.G.161616 16 (2,2) мм х 16 (2,2) мм х 16 (2,2) мм 315 .p
VTm.431.G.201620 Тройник надвижной переходной 20(2,8) х 16(2,2) х 20(2,8) 436 .p
VTm.431.G.162016 16 (2,2) мм х 20 (2,8) мм х 16 (2,2) мм 401 .p
VTm.431.G.201616 20 (2,8) мм х 16 (2,2) мм х 16 (2,2) мм 396 .p
VTm.431.G.202016 20 (2,8) мм х 20 (2,8) мм х 16 (2,2) мм 453 .p
VTm.431.G.202020 20 (2,8) мм х 20 (2,8) мм х 20 (2,8) мм 498 .p
VTm.431.G.251616 25 (3,5) мм х 16 (2,2) мм х 16 (2,2) мм 533 .p
VTm.431.G.251620 25 (3,5) мм х 16 (2,2) мм х 20 (2,8) мм 571 .p
VTm.431.G.252016 25 (3,5) мм х 20 (2,8) мм х 16 (2,2) мм 588 .p
VTm.431.G.251625 25 (3,5) мм х 16 (2,2) мм х 25 (3,5) мм 634 .p
VTm.431.G.202520 20 (2,8) мм х 25 (3,5) мм х 20 (2,8) мм 631 .p
VTm.431.G.252020 25 (3,5) мм х 20 (2,8) мм х 20 (2,8) мм 629 .p
VTm.431.G.252516 25 (3,5) мм х 25 (3,5) мм х 16 (2,2) мм 682 .p
VTm.431.G.252025 25 (3,5) мм х 20 (2,8) мм х 25 (3,5) мм 705 .p
VTm.431.G.252520 25 (3,5) мм х 25 (3,5) мм х 20 (2,8) мм 723 .p
VTm.431.G.252525 25 (3,5) мм х 25 (3,5) ммх 25 (3,5) мм 802 .p
VTm.431.G.321632 32 (4,4) мм х 16 (2,2) мм х 32 (4,4) мм 899 .p
VTm.431.G.322032 32 (4,4) мм х 20 (2,8) мм х 32 (4,4) мм 963 .p
VTm.431.G.322532 32 (4,4) мм х 25 (3,5) мм х 32 (4,4) мм 1098 .p
VTm.431.G.323232 32 (4,4) мм х 32 (4,4) мм х 32 (4,4) мм 1279 .p
* Указаны рекомендованные производителем розничные цены (руб).


Паспорт, руководство по эксплуатации: Фитинги аксиальные надвижные для полимерных труб (PDF, 2,28 МБ)

Свидетельство о госрегистрации: Соединительные детали из латуни (PDF, 2,06 МБ)

Отказное письмо в области обязательной сертификации (PDF. 1,42 МБ)

Отказное письмо в области пожарной безопасности (PDF, 0,91 МБ)

Производитель оставляет за собой право внесения изменений в конструкцию, улучшающие качество изделия при сохранении основных эксплуатационных характеристик.
