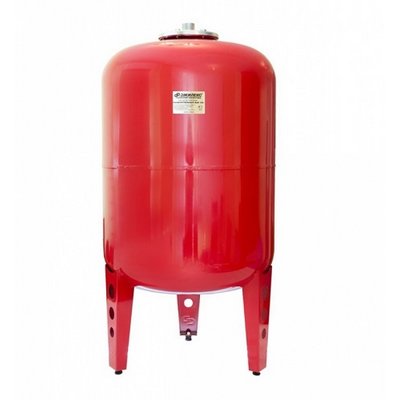

Расширительный бак для отопления 80л./1,5 - 6bar (3/4") VALTEC
(VT.F.R) Мембранные расширительные баки VALTEC VT.F.R предназначены для систем водяного отопления и охлаждения с температурой рабочей среды (вода или водно-гликолевая смесь с концентрацией до 50 %) от –10 до +120 °С. Максимальная рабочая температура на мембране при длительной эксплуатации составляет +70 °С, максимальное рабочее давление – 6 бар.
Заводское давление в газовой камере (преднастройка) – 1,5 бара.
Корпус и опоры (ими оснащаются модели объемом от 35 л включительно) баков выполнены из углеродистой стали, покрыты эпоксидной эмалью красного цвета (RAL 3002), материал фланца – оцинкованная сталь, мембраны – EPDM.
Бак исключает контакт теплоносителя с воздухом;
Снабжен воздушным клапаном (ниппелем) с пластиковым колпачком, для контроля и изменения давления.
Дополнительные пластиковые ножки, защитят бак от коррозии и поверхность пола от царапин.
Подбор расширительного бака
В основном при подборе РА отталкиваться стоит от значений того, какой объем теплоносителя залит в систему и каков он по составу: вода или этиленгликоль.
Ограничения, касающиеся всей линейки расширительных баков Джилекс:
Содержание этиленгликоля в воде не должно превышать 50%;
Необходимо защитить бак от воздействия влаги и механических повреждений;
При выборе расширительных баков большого объема уточните размер проемов в местах установки;
Давление в баке должно быть отрегулировано, согласно статическому давлению системы (ориентир - самая высокая точка), но не меньше, чем требуется по паспорту котла;
Не допускайте замерзания теплоносителя в баке;
Не допускайте попадания посторонних предметов в бак.
Заводское давление в газовой камере (преднастройка) – 1,5 бара.
Корпус и опоры (ими оснащаются модели объемом от 35 л включительно) баков выполнены из углеродистой стали, покрыты эпоксидной эмалью красного цвета (RAL 3002), материал фланца – оцинкованная сталь, мембраны – EPDM.
Бак исключает контакт теплоносителя с воздухом;
Снабжен воздушным клапаном (ниппелем) с пластиковым колпачком, для контроля и изменения давления.
Дополнительные пластиковые ножки, защитят бак от коррозии и поверхность пола от царапин.
Подбор расширительного бака
В основном при подборе РА отталкиваться стоит от значений того, какой объем теплоносителя залит в систему и каков он по составу: вода или этиленгликоль.
Ограничения, касающиеся всей линейки расширительных баков Джилекс:
Содержание этиленгликоля в воде не должно превышать 50%;
Необходимо защитить бак от воздействия влаги и механических повреждений;
При выборе расширительных баков большого объема уточните размер проемов в местах установки;
Давление в баке должно быть отрегулировано, согласно статическому давлению системы (ориентир - самая высокая точка), но не меньше, чем требуется по паспорту котла;
Не допускайте замерзания теплоносителя в баке;
Не допускайте попадания посторонних предметов в бак.
Максимальное давление воды, мПа | 6 атмосфер |
---|---|
Присоединительный размер | 19 |
Емкость, л | 80 |
Конструктивное исполнение | цилиндрический на ножках |
Возможность смены мембраны | Да |
Сменный фланец | Да |
Максимальная температура внешней среды, ?C | +50 |
Рабочая температура теплоносителя, ?C | от -10 до +120 |
Материал | Материал мембраны - EPDM,Материал фланцевого соединения - металлический |
Гарантия | 2 года |
Оснащение | Расширительный бак, Инструкция, гарант. талон, Тара упаковочная |
