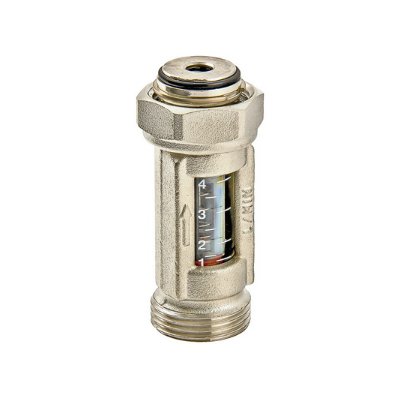

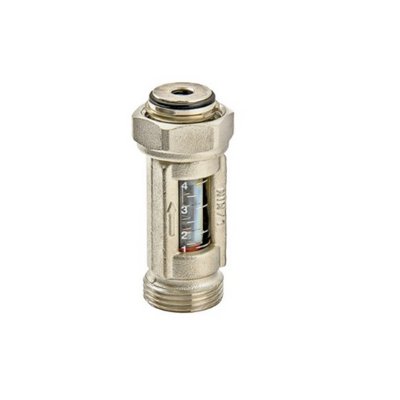

Расходомер 1-4 л/мин (евроконус) VT

Расходомер (другое название – ротаметр) обеспечивает возможность визуально контролировать расход теплоносителя в присоединенных к коллектору петлях.

Это облегчает наладку водяного теплого пола, радиаторного отопления с горизонтальной разводкой, прочих многоконтурных систем с рабочей температурой до 90 °C.



Правильное направление потока жидкости указано на корпусе расходомера стрелкой.

В установке напольного обогрева прибор монтируется на отводы обратного коллектора.

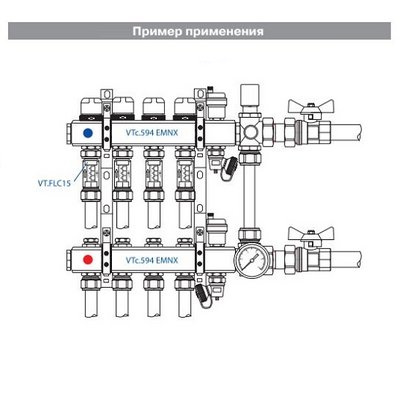

При использовании совместно с коллекторным блокам VTc.594 гидравлическая настройка системы осуществляется встроенными регулировочными клапанами при помощи ключа SW5.



Шкала расходомера отградуирована в диапазоне 1–4 л/мин.

Материалы изделия: латунь CW617N (корпус), полипропилен (поплавок), прозрачный поликарбонат (трубка со шкалой), нержавеющая сталь (пружина).

Номинальное давление – 10 бар.

Пропускная способность – 2,75 м3/ч Присоединение расходомера – «евроконус», накидная гайка/наружная резьба.



Расходомер позволяет измерять расходы на каждой петле, присоединённой к коллектору.

Расходомер устанавливается перед обратным коллектором.
