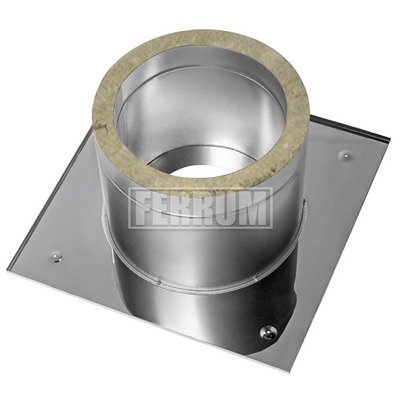

Потолочно проходной узел (430/0,5 мм + термо) Ф280, дымоход FERRUM

При проектировании проходных разделок можно использовать выпускаемые потолочно-проходные узлы.
На некоторых аппаратах, в зависимости от температуры отходящих газов, некоторых из этих узлов для обеспечения пожарной безопасности может быть недостаточно.
В этом случае необходимо предусмотреть дополнительную изоляцию от ППУ до возгораемых конструкций.
По степени повышения пожарной безопасности ППУ разделяются как: ППУ, ППУ-Термо, ППУ-Н и ППУ- 1000, которая соответствует своду правил – СП7.13130.2009.
Слой изоляции и температуру потолочно- проходной разделки необходимо постоянно контролировать и менять или пополнять при её усадке.

Потолочно проходной узел ТЕРМО имеет дополнительный слой негорючей теплоизоляции толщиной 50мм.

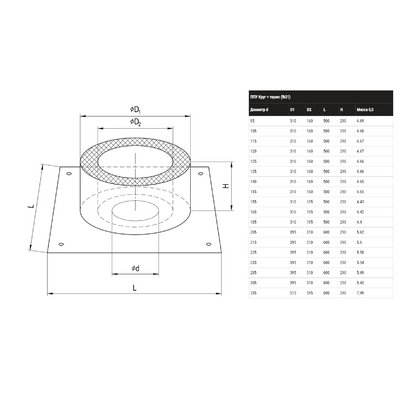

Основание ППУ изготовлено из нержавеющей стали AISI 430 размером 480х480мм с отбортовкой сторон 10мм.
Для крепления ППУ к стене или потолку на основании расположены 4 крепежных отверстия диаметром 4мм.
Отверстие в основании для дымохода вырезано на 3-4мм больше чем диаметр дымохода. Наружный диаметр короба ППУ 400мм, внутренний - 300мм, высота короба - 300мм.

Крышка для потолочно проходного узла в комплект не входит, она приобретается отдельно и называется Защитный экран 500х500 с отв. Ф280

При подборе дымохода для банной печи на данном элементе не следует экономить.
Не рекомендуется выбирать Потолочно проходной узел нестандартного (маленького) размера.
Статистика показывает, что довольно большое количество пожаров в частных домах происходит из-за того, что монтаж данного элемента был произведён неправильно или был выбран Потолочно проходной узел сомнительного качества.
